產品名稱： 電動對夾球閥 產品型號： Q971F
公稱通徑： DN15～DN300 結構形式： 球形
公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭、對夾
適用溫度： ≤350ºC 驅動方式： 電動（可佩帶手操）
閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
適用介質： 水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司
產品說明
Q971F電動對夾球閥通過電動執行器及超薄球閥組成，通常電動對夾球閥適用于安裝位置比較短的場合。電動對夾球閥配用的CHR系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。
產品應用
電動對夾球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
產品特點
Q971F
電動對夾球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
要技術參數
公稱通徑 DN10～150mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
執行機構 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
執行器技術參數
執行器類別 引進型JOX系列執行器參數 引進型3610R系列執行器參數 引進型JHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～1500N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 10秒/15秒/30秒 18S～112S
保護裝置 過熱保護 過載保護 內置過熱保護、過載保護
環境溫度 -30°～60° -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP55 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 比例控制單元 電位計、比例控制單元
驅動電機 8W/E AC可逆電機 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2-PF 1/2〞進線線鎖 2個 PF 3/4”
殼體材料 鋁合金 鋼，鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次
主要零件材料
零件名稱 材料
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯
填料 V型PTFE、柔性石墨
主要性能規范
公稱通徑DN(mm) DN15-150
公稱壓力 PN(MPa) 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 15.0 24.0 37.5 48.0
密封試驗 11.0 17.6 27.5 35.2
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) 電動對夾球閥 主要設計標準
設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

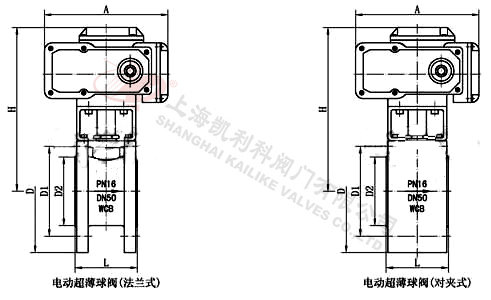

外形尺寸圖
主要外形尺寸
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150
L 108 112 114 127 140 140 152 165 178 190 216
H 112 115 120 140 170 180 210 240 290 320 350
D 165 185 200 220 250 285 340 405 460 520 580
D1 125 145 160 180 210 240 295 355 410 470 525
D2 46 56 65 76 84 99 118 132 156 184 211
A 根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同。可進入電動執行器頁面查閱。本公司球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0MPa，超過4.0MPa以上法蘭尺寸請咨詢本公司技術部。 以上法蘭尺寸是根據國標（GB/T9113-2000的標準）設計，也可根據客戶要求定制其他標準。
