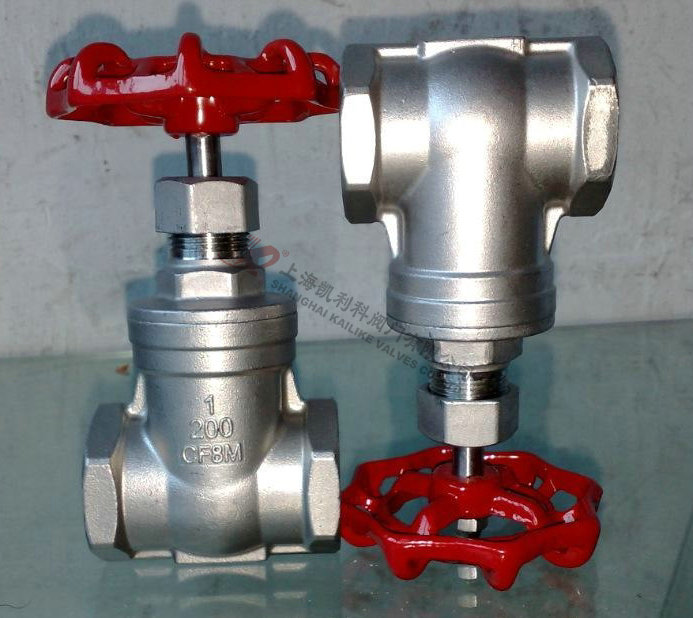

Z11H內螺紋閘閥適用溫度范圍： -20-232-350℃ ● 公稱壓力： 2.5Mpa ● 適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ） ● 螺紋類型； G.NPT.BSPT.BSP.DIN259/2999
| 產品名稱： | 內螺紋閘閥 | 產品型號： | Z11H |
| 公稱通徑： | DN15～DN50 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 內螺紋 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |

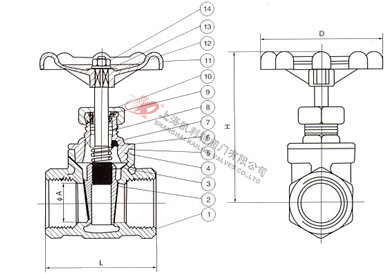

| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼 CF8M/CF8 |
| 2 | 閘板 | 不銹鋼 CF8M/CF8 |
| 3 | 閥桿 | 不銹鋼 SS316/SS304 |
| 4 | 閥蓋 | 不銹鋼 CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯 |
| 6 | 止推墊片 | 不銹鋼 SS304 |
| 7 | 閥桿架 | 不銹鋼 SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯 |
| 9 | 螺母 | 不銹鋼 SS304 |
| 10 | 填料壓蓋螺母 | 不銹鋼 SS316/SS304 |
| 11 | 手輪 | 鋁合金 |
| 12 | 銘牌 | 鋁 |
| 13 | 手輪墊片 | 不銹鋼 SS304 |
| 14 | 手輪螺母 | 不銹鋼 SS304 |
| 口經 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
聲明：【Z11H內螺紋閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z11H內螺紋閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
