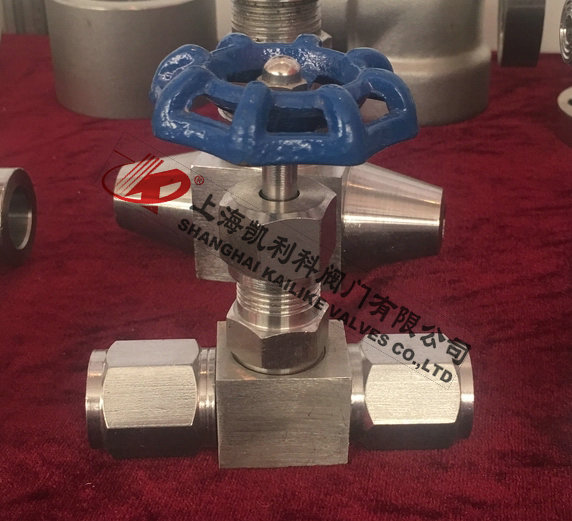

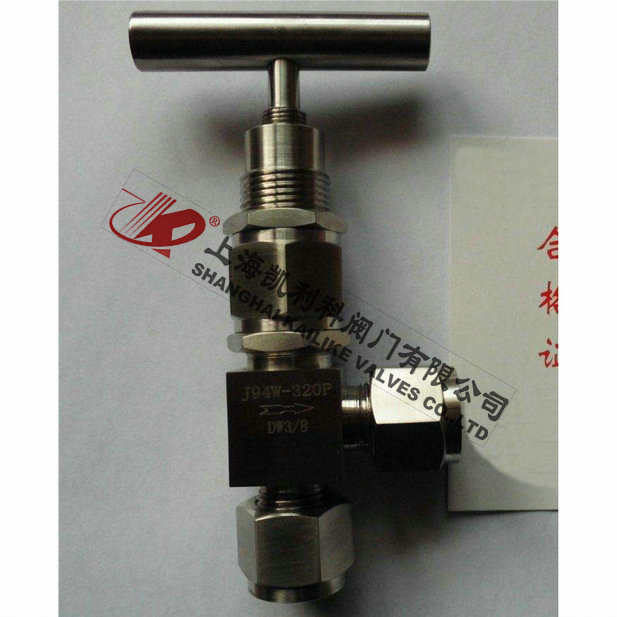

J94W-40P-64P-160P-320P卡套角式針型閥是由卡套式連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，不銹鋼高壓焊接針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
| 產品名稱： | 卡套角式針型閥 | 產品型號： | J94W-40P-64P-160P-320P |
| 公稱通徑： | DN6～DN20 | 結構形式： | 針型截止式 |
| 公稱壓力： | 1.6MPa～32.0MPa | 連接方式： | 卡套角式 |
| 適用溫度： | -40ºC～+540ºC | 驅動方式： | 手動（一字形手柄或菊花形手輪） |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、空氣等氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
|
型號 Type |
公稱壓力（MPa）Nominal pressure | 試驗壓力（MPa）Test pressure | 工作壓力（MPa）Working pressure | 工作溫度（℃）Working temperature |
適用介質 Applicable mediun |
||
|
殼體 Shell |
密封（液） Seal |
密封（氣） Seal |
|||||
| J94W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J94W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J94W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J94W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
|

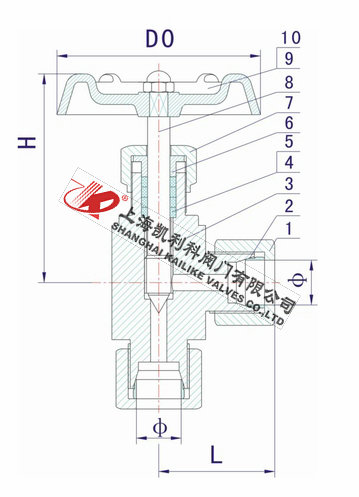

序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型號 | ø | L | H | D0 |
| J94W-40P-64P-160P-320P | ø8 | 38 | 92 | ø70 |
| J94W-40P-64P-160P-320P | ø10 | 38 | 92 | ø70 |
| J94W-40P-64P-160P-320P | ø12 | 39 | 92 | ø70 |
| J94W-40P-64P-160P-320P | ø14 | 40 | 94 | ø70 |
| J94W-40P-64P-160P-320P | ø18 | 42 | 100 | ø80 |
聲明：【J94W-40P-64P-160P-320P卡套角式針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J94W-40P-64P-160P-320P卡套角式針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
